Für Chemiewerke, Raffinerien, Terminals und Industrieparks

Deutsch. Sprache wählen

Gut führen. Alle schützen. Es belegen können.

Das Notfallteam eines Werks wird an den Tagen gemessen, von denen niemand erfährt: der Alarm, der echt war, die Wolke, die innerhalb des Zauns blieb, der Nachbar, der informiert wurde, bevor er etwas roch. CERES Live Facility macht aus den Detektoren und Wetterstationen, die Sie schon besitzen, Alarme, die etwas bedeuten, eine Ausbreitung, die dem Wind folgt, und eine Dokumentation, die zeigt, dass das Werk seine Arbeit gemacht hat.

Alarme, die etwas bedeuten, aus den Detektoren und Wetterstationen, die Sie schon besitzen
Die Wolke aus den Messwerten, mit den Anlagen, Sammelplätzen und Nachbarn in jeder Zone
Die Nachbarn und die Feuerwehr zuerst gewarnt und ein Verlauf, der zeigt, dass das Werk seine Arbeit gemacht hat

Ein sensorgestütztes Ammoniak-Szenario in einer Raffinerie: die Wolke aus einem aktuellen Messwert, die Produktionsanlagen in jeder Zone und der Werkszaun — Ein sensorgestütztes Ammoniak-Szenario in einer Raffinerie: Ein einziger Messwert bestimmt die Freisetzungsrate, die Wolke folgt dem aktuellen Wind, und die Produktionsanlagen in jeder Zone sind nach Entfernung aufgelistet.

Sechs Momente in einem Werk

Aus Sicht der Leitwarte und der Werkfeuerwehr geschrieben. In jedem Moment kommt das, was CERES tut, an zweiter Stelle.

Eine gewöhnliche Schicht

An den meisten Tagen passiert nichts, und genau das ist die Aufgabe: jeder Detektor meldet, jede Wetterstation ist erreichbar, jeder Bildschirm zeigt dasselbe Werk.

Stationäre, Bereichs-, Personen- und Fahrzeugdetektoren und Wetterstationen auf einer Karte, mit Minutenmittelwerten und einer Warnung, sobald ein Gerät ausfällt. Eine Wandanzeige für die Leitwarte, Infobildschirme im ganzen Werk und eine Bereitschaftstafel für alle Standorte.

Der Alarm

Ein Messwert überschreitet um zwei Uhr nachts einen Grenzwert. Der Operator hat Sekunden, um zu entscheiden, ob es ein Leck, ein driftender Sensor oder ein vorbeifahrender Lkw ist, und die ganze Schicht handelt nach dieser Entscheidung.

Alarmstufen je Detektor und je Chemikalie, aus AEGL, ERPG, IDLH und UEG-Anteilen oder Ihren eigenen Grenzwerten; auf dem Bildschirm, akustisch, per E-Mail und SMS. Jeder Alarm nummeriert, mit einem Verifizierungs-Countdown und seinem Bearbeitungsstand; jeden Alarm quittieren, unterdrücken und seine Bewertung dokumentieren und sie später im Verlauf ändern. Warnungen zu Wetter, Gewitter und Luftqualität.

Wohin zieht es?

Der Wind macht, was er will, die Freisetzungsrate ist unbekannt, und die Werkfeuerwehr muss wissen, welche Anlagen zu räumen sind und wo sie sich bereitstellen soll.

Quick Response zeichnet den Korridor des aktuellen Winds, bevor der Stoff oder die Rate bekannt sind. Die sensorgestützte Ausbreitung lässt die Messwerte die Freisetzungsrate bestimmen und aktualisiert sich mit jeder Meldung. Die Quellensuche rechnet aus dem Muster über die Detektoren zum wahrscheinlichen Ursprung zurück.

Zuerst Ihre Leute

Operatoren, Fremdfirmen und Besucher sind über das ganze Werk verteilt. Vor allem anderen müssen Sie wissen, dass alle aus der Zone heraus und an einem Sammelplatz sind.

Personenzählung mit Geofences und Sammelplätzen; die Statustafel mit Personalkontrollen für das Werk und für einen Einsatz; eine Personalliste mit Beitritt per QR-Code; Standort während des Einsatzes geteilt; die Einsatztafel für die Werkfeuerwehr; Einsatz-Chat mit @-Erwähnungen und Push.

Die Nachbarn, zuerst informiert

Der Werkszaun ist nicht die Grenze des Problems. Die Feuerwehr, die Behörden und die Familien gegenüber sollten es von Ihnen erfahren, mit einer Karte, bevor sie etwas riechen.

Alarmierung per E-Mail und SMS aus vorbereiteten Vorlagen, mit dem Link zur Wolke und einem Zustellprotokoll, sowie Alarmierung per Sprachanruf. Freigabelinks, die die Feuerwehr, Partner der Nachbarschaftshilfe und die Behörden ohne Konto öffnen. CAP-Meldungen für Warnsysteme.

Die Nachbesprechung und die nächste Übung

Danach kommen die Fragen aus der Nachbesprechung, von der Aufsichtsbehörde und aus Ihrem eigenen Team: was bekannt war, wann, und was daraufhin getan wurde. Die ehrlichen Antworten sind die, die damals aufgeschrieben wurden.

Verlauf für Detektoren, Wetter, Alarme und Tracking, auf der Karte oder als Export; Windrose; Intervallberichte; Tier-II-Übersichten; signierte Expositionsnachweise je Person und Gas; die Einsatzakte mit Aufgaben, Protokoll, Kosten und zehn FEMA-ICS-Formularen. Trainingsmissionen und Lektionen für die Werkfeuerwehr und die Leitwarte.

CERES auf einem Monitor, Tablet und Smartphone, verbunden mit The Weather Company, Wetterstationen, festen Sensoren, GPS-Geräten, Blackline G7c und EXO 8, Industrial Scientific Ventis Pro, Vector und Radius, Honeywell AreaRAE Pro und dem AccuSense SEER — Ein Bild aus allem, was Sie besitzen: Live-Wetter, Wetterstationen, feste Sensoren, GPS-Geräte und die Personen- und Bereichsmonitore von Blackline, Industrial Scientific, Honeywell und AccuSense, auf dem Desktop, dem Tablet und dem Smartphone.

Technische Daten

Detektor-Schnittstellen: Modbus RTU, TCP und ASCII; OPC; OSIsoft/AVEVA PI (Web API, Datenbank, AWS-Bucket) und AVEVA CONNECT Data Services (auf Anfrage); MQTT; seriell und NMEA; PostgreSQL und Web-APIs; Blackline Live für G7c, G7 EXO und M7; Honeywell und RAE über ProRAE Guardian und Safety Suite; Industrial Scientific iNet; AccuSense; per Drohne abgesetzte Sensoren von Squishy Robotics; manuelle Messwerte aus dem Feld.
Wetterstationen: Airmar, Zeno, WeatherPak, WeatherFlow Tempest, WeatherSTEM und Davis WeatherLink direkt; Campbell, Vaisala und andere über Modbus, PI oder seriell; aktuelle Werte und Vorhersagen von The Weather Company als Online-Quelle oder Rückfallebene; einstellbares Mittelungsfenster je Station.
Sensortypen: Elektrochemische Kanäle, PID und VOC, UEG, Sauerstoff und Gamma; Konzentration und Prozent nebeneinander; die UEG-Basis des jeweiligen Herstellers (Methan oder Pentan) wird vom Tool zur Detektor-Korrektur berücksichtigt, das auch die UEG-Tabellen von Dräger CatEx und 604 Prüfröhrchen von Kitagawa, Dräger und Gastec enthält.
Datenerfassung: Die CERES-DAQ-Software auf einem Werks-PC oder Server fragt die Geräte ab und übermittelt die Daten an den Dienst; Minutenmittelwerte; eine Warnung, wenn ein Gerät ausfällt; Hersteller-Clouds direkt gelesen. Simulatoren für Modbus, PI Web API, Blackline Live und Safety Suite für die Inbetriebnahme ohne echte Messgeräte.
Alarme: Stufen je Sensor und je Chemikalie; auf dem Bildschirm, akustisch, per E-Mail und SMS; jeder Alarm nummeriert, mit einem Verifizierungs-Countdown und seinem Bearbeitungsstand; Quittieren, Unterdrücken und Bewerten mit Verlauf, nachträglich änderbar; Wetter- und Gewitteralarme; Warnmeldungen von NWS, AirNow und weiteren Luftqualitätsnetzen; Notfallalarm für Einsatzkräfte aus der Smartphone-App.
Gaswarngeräte-Tafel: Alle Detektoren auf einer Tafel: ein Messwertraster, eine sortierbare Tabelle, ein Diagramm je Gas, eine Wand mit Geräteanzeigen, Alarmereignisse mit Bestätigung durch weitere Geräte, Kalibrierstatus, Filter nach Bereich und Sensortyp für Standorte mit Tausenden von Detektoren und ein Excel-Export; signierte Expositionsnachweise je Person und Gas (Kurzzeitwert und 8-Stunden-Mittelwert).
Modelle aus Messwerten: Sensorgestützte Ausbreitung und Quellensuche. Quick-Response-Korridor des aktuellen Winds und Geruchskorridor gegen den Wind mit dem Messplan. SCICHEM für Winddrehung, Windstille, Partikel und Rußablagerung; SCICHEM für komplexes Gelände, über die Hügel und Täler rund um das Werk, ist eine Option gegen Aufpreis. Alle ALOHA-Quellen und die Pro-Modelle für Brand, Explosion, Boilover, Batterien und Radiologie stehen für die Planung bereit; siehe das Blatt zu den Gefahrenmodellen.
Planung: Vordefinierte Szenarien für jede Anlage, jeden Tank, jede Verladestelle und jeden Pipeline-Korridor, mit zwei Klicks und dem aktuellen Wetter berechnet; automatische Worst-Case-Analyse jeder Tier-II- oder RMP-Chemikalie mit Abständen und Bevölkerung; Gefährdung an einem Punkt für Leitwarten, Sammelplätze und den Werkszaun; die Detektorabdeckung, die zeigt, wo Ihre Detektoren ein Bemessungsleck erkennen würden und wo nicht, mit ihren Montagehöhen, Open-Path-Strahlen, Gebäudewänden und drei Jahren Winddaten; eine Studie zur Platzierung neuer Detektoren, auf Anfrage freigeschaltet; Auslegung von Sicherheitsventilen (NFPA 58, API 521).
Anlagendaten: Importierte Tier-II-, RMP-, Seveso- und E2-Bestände; Emissionsquellen, Gefahrenbereiche, Schutzräume, Sammelplätze und Aufpunkte auf der Werkskarte; KML/KMZ, WMS-Ebenen und eigene Luftbilder; Zonen mit ihren Chemikalien; vordefinierte Szenarien je Zone; Live-Daten für Wetterradar, Warnungen, Luftqualität, Hochwasser und Stromausfälle; Flüsse, Bahnstrecken, Straßen und Stadtteile aus OpenStreetMap sowie NPMS-Pipelines, als betroffene Orte aufgeführt; AIS-Schiffspositionen auf Anfrage.
Standorte und Benutzer: Organisationen mit vielen Standorten unter einer Verwaltung; die standortübergreifende Bereitschaftstafel; Standort-Synchronisierung; Rollen von der Einsatzkraft bis zum Standort- und Organisationsadministrator; die Mitgliedschaft bestimmt, wer Alarm-E-Mails erhält.
Personal: Statustafel mit Personalkontrollen für das Werk und für einen Einsatz, Personalliste mit Beitritt per QR-Code, Standort während des Einsatzes geteilt, Personenzählung mit Geofences, Einsatztafel für die Werkfeuerwehr, Einsatz-Chat mit @-Erwähnungen und Push sowie Videoanrufe mit der Werkfeuerwehr und der Nachbarschaftshilfe. Die Personalverwaltung führt für jede Einsatzkraft einen eigenen Expositionsnachweis, der beim Status „Vor Ort“ automatisch beginnt, mit den Gasmesswerten in ihrer Umgebung; jedes Mitglied erfasst die Schritte der vorläufigen Expositionsreduzierung (NFPA 1851) auf dem Smartphone.
Training: Story-Missionen, Grundlagenlektionen und Lektionen zur Einsatzleitung für die Werkfeuerwehr und die Leitwarte, gespielt mit den echten Tools an einem privaten Übungseinsatz; geführt oder geprüft mit einem Qualifikationsnachweis; die Team-Matrix und Lehrpläne der Führungskraft.
Berichte und Exporte: Berichte als PDF und Word mit der Karte, den Zonen, betroffenen Orten, Infiltrationsanalyse und Bevölkerung; Schnellbericht zu betroffenen Orten und Bericht zur Quellensuche; KML/KMZ, Shapefile, CAP; Exporte des Verlaufs; Wetterbriefing.
Plattformen: Jeder aktuelle Browser auf dem PC der Leitwarte, der Wandanzeige, Tablets und Smartphones; Apps für iOS und Android; Wandanzeige-Modus für die Statustafel und die Bereitschaftstafel. 11 Sprachen einschließlich der Hilfe: Englisch, Französisch, Spanisch, Deutsch, Chinesisch, Rumänisch, Niederländisch, Italienisch, Portugiesisch, Malaiisch und Hebräisch (Hebräisch per Link); alle Sprachen außer Englisch in den kostenpflichtigen Plänen; metrische oder US-Einheiten je Benutzer.
Bereitstellung und Sicherheit: Cloud-Dienst unter ceres.vlahi.com oder privater Betrieb, einschließlich einer Konfiguration für China mit lokalen Kartendaten und Wetterquellen; Support per Telefon und E-Mail; eine Prüfung der Hardware-Kompatibilität vor dem Start. E-Mail und Passwort mit optionaler Zwei-Faktor-Authentifizierung oder Konten von Microsoft, Google oder Apple; Schutz gegen das Erraten von Passwörtern; Rollen pro Standort; Freigabelinks beschränkt auf das, was Sie veröffentlichen.

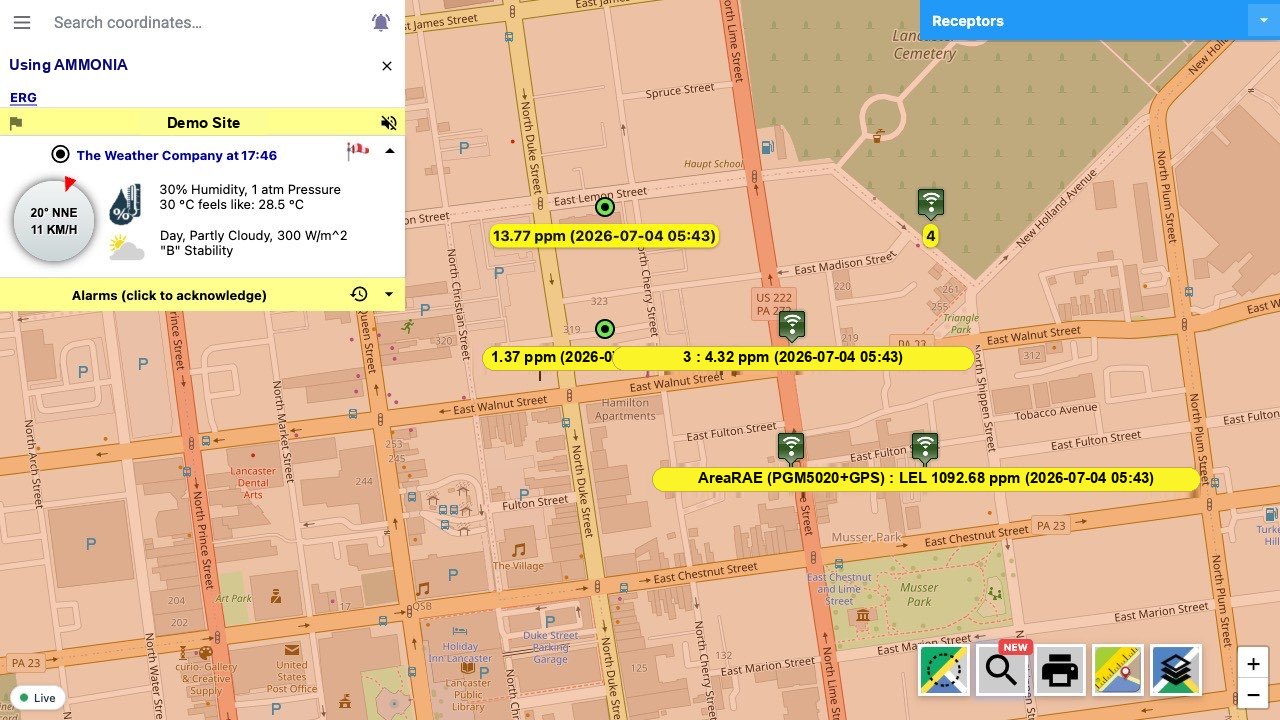

Bereichsmonitore und stationäre Detektoren auf der Werkskarte mit aktuellen Messwerten und dem Wetterbereich — Momente eins und zwei: Bereichsmonitore und stationäre Detektoren melden auf die Werkskarte, zusammen mit dem Wetter, und die Alarme folgen den Messwerten.

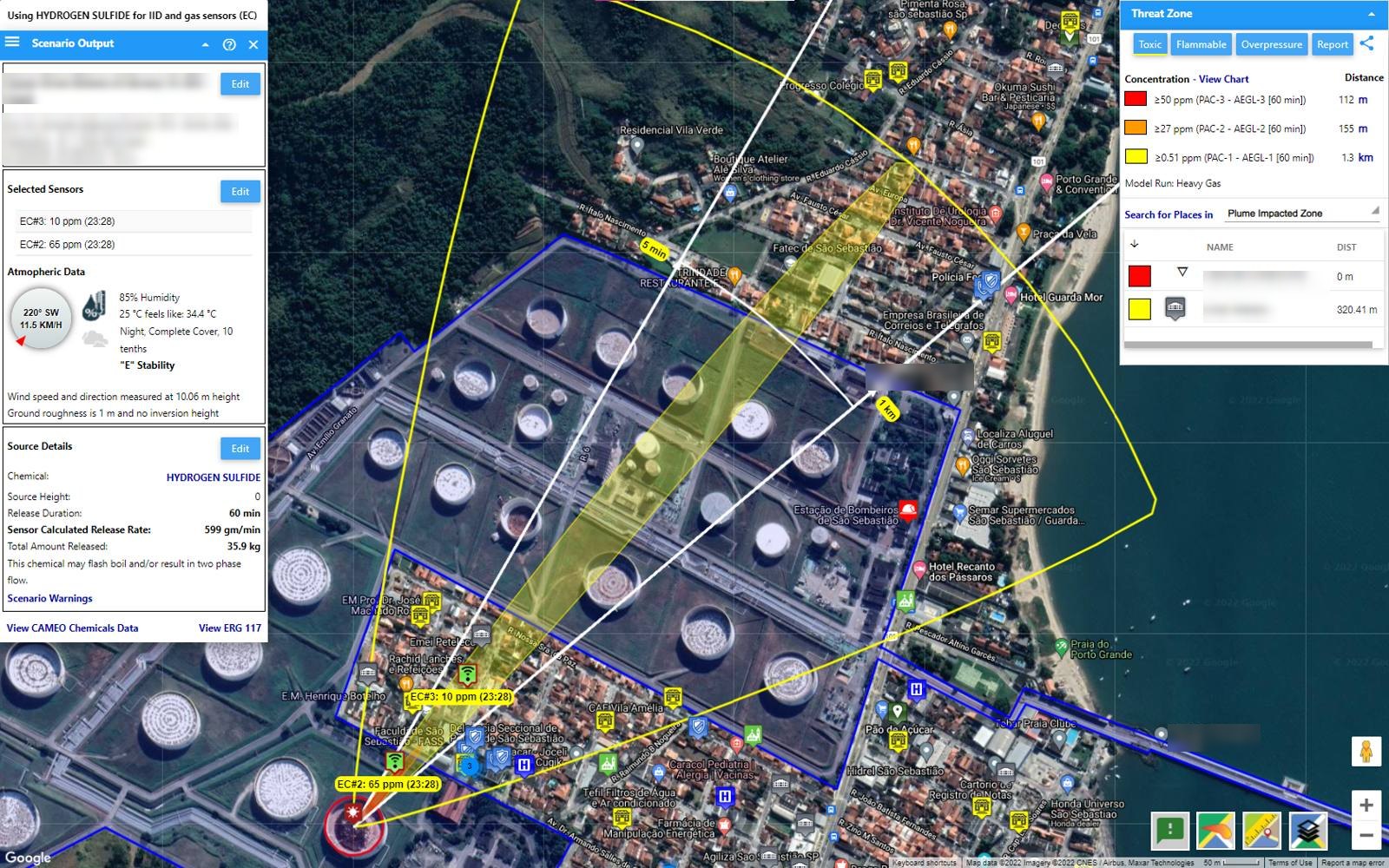

Ein Schwefelwasserstoff-Szenario aus zwei Detektoren in einem Tanklager, mit der Wolke in Windrichtung — Moment drei: Zwei Detektoren in einem Tanklager steuern ein Schwefelwasserstoff-Szenario, und die Orte in der Zone sind nach Entfernung aufgelistet.

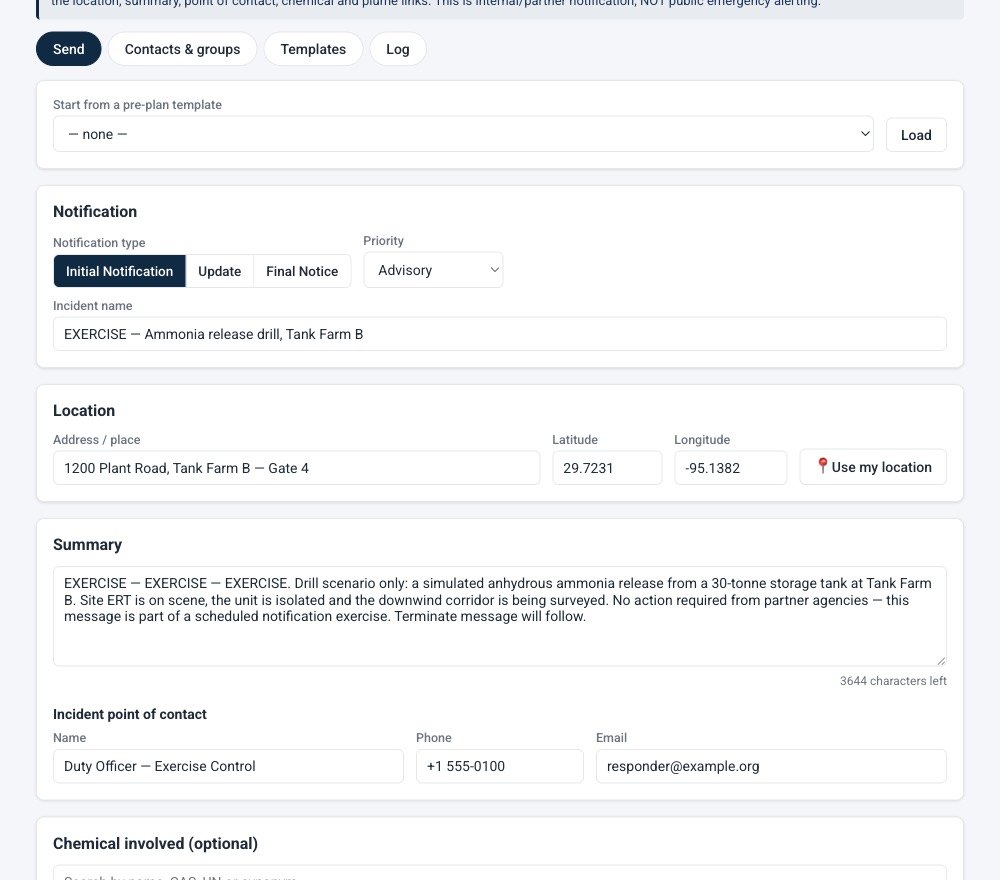

Das Tool zur Ereignisbenachrichtigung mit einer Übungsmeldung zu einem Ammoniakaustritt, dem Ort und dem Ansprechpartner — Moment fünf: die Alarmierungsmeldung aus einer vorbereiteten Vorlage, mit dem Ort, dem Link zur Wolke und dem Ansprechpartner. Die gezeigten Daten stammen aus einer Übung.

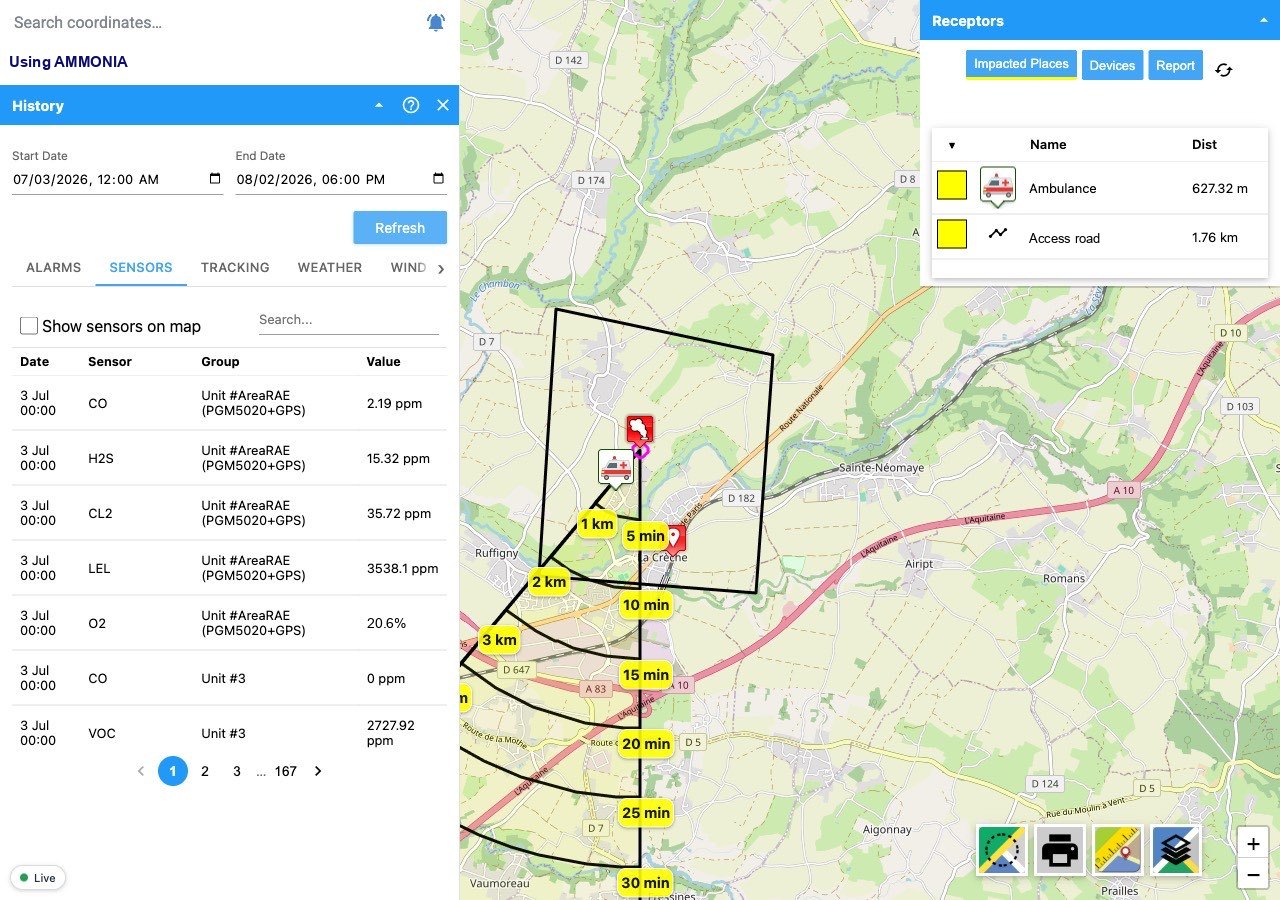

Der Verlaufsbereich mit den Messwerten nach Datum, Sensor und Gruppe neben der Werkskarte — Verlauf: Messwerte, Alarme, Tracking und Wetter nach Zeitraum, auf der Karte oder als Export.

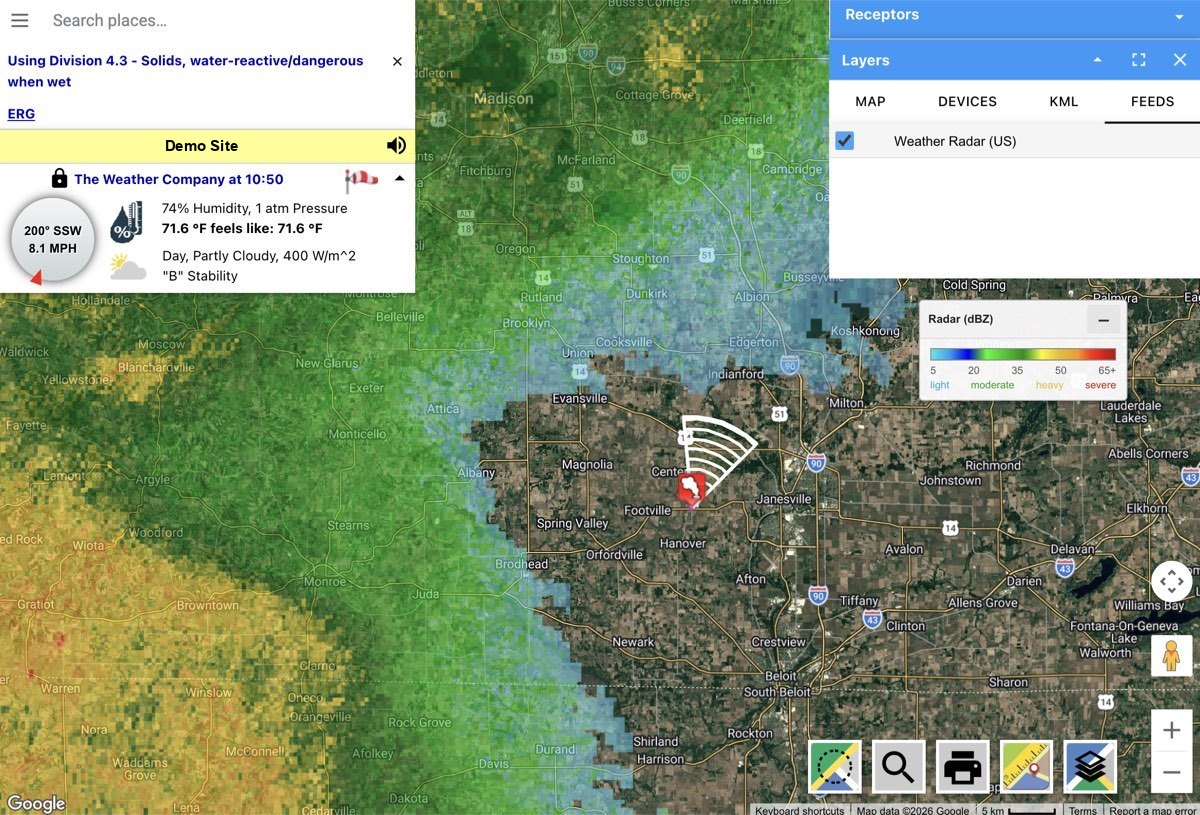

Das Wetterradar auf der Werkskarte mit dem Bereich für das Live-Wetter — Live-Daten auf der Karte: Wetterradar, Unwetterwarnungen, Luftqualität, Waldbrände, Hochwasser, Erdbeben und Stromausfälle.

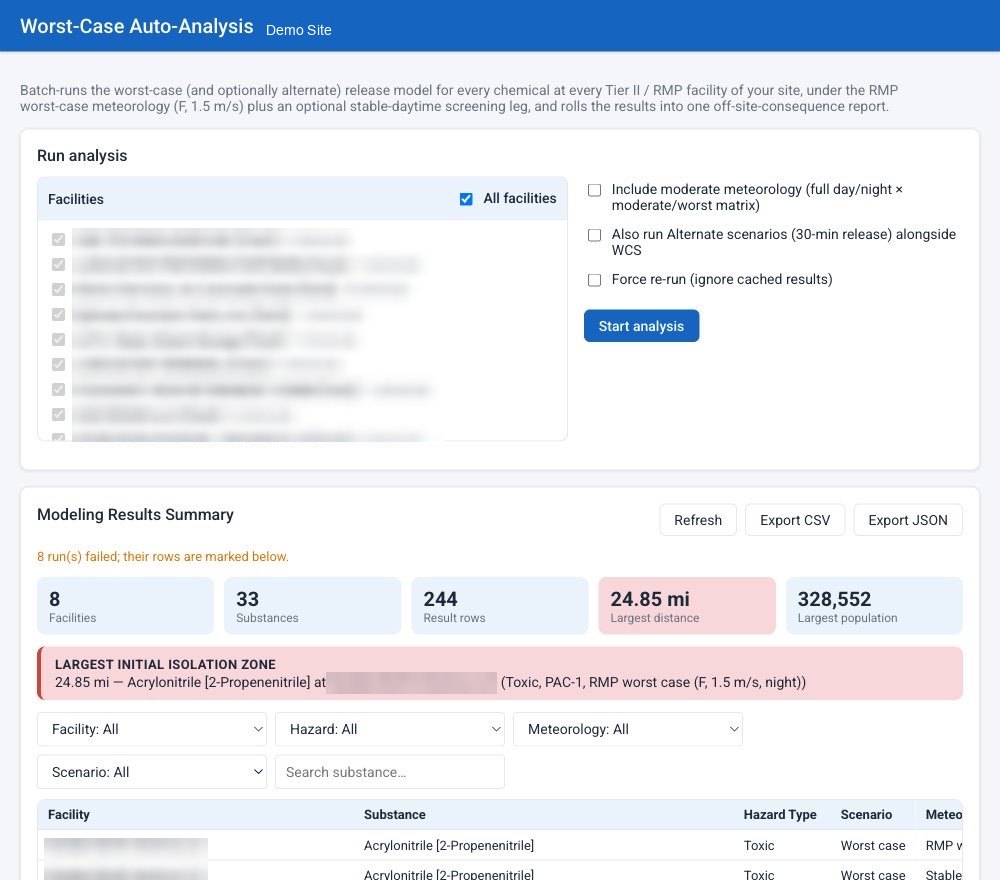

Ergebnisse der automatischen Worst-Case-Analyse mit dem größten Abstand und der Bevölkerung über alle Anlagen des Standorts — Automatische Worst-Case-Analyse: jede Tier-II- oder RMP-Chemikalie im Stapel berechnet, mit Abständen, Bevölkerung und der größten Zone.

Produkte

Vier Produkte und eine kostenlose Version, pro Standort lizenziert. CERES First Responder ist das Kommunikationsprodukt für Feuerwehren, Vulnerability and Risk das Produkt für die Gefahrenmodellierung, für Planer; HAZMAT Team enthält beide, und Live Facility enthält alles aus HAZMAT Team. Für ein Angebot schreiben Sie an sales@vlahi.com. Die meisten Werke beginnen mit Live Facility.

CERES Free

Eine Einsatzkraft, kostenlos

Die ALOHA-Quellen Direkt, Lache, Tank und Gasleitung, der ERG, die Karte und vergangene Szenarien, dazu die Einsatztafel, die Einsatzakte, Training, Chemikalie identifizieren, das Chemikalienprofil und die kostenlosen Tools.

Vulnerability and Risk

Planung und HSE

Alles aus CERES Free, dazu die Pro-Modelle (Brand, Explosion, Boilover, Batterie, radiologisch, nuklear) und die Pro-Rechner, das Tool EPZ — Directive 071, Verwundbarkeitszonen, Gefährdung an einem Punkt, Auswirkungen auf die Bevölkerung und Personenzählung, Ihre eigenen vordefinierten Szenarien, Daten aus Tier II, RMP, E2 und Seveso, erweiterte Berichte, Standortverfolgung des Teams, Einsatzwetter sowie CERES Docs und CERES Sheets.

HAZMAT Team

Einsatzkräfte, Polizei, Streitkräfte, CBRNE

Alles aus CERES First Responder und aus Vulnerability and Risk, für das ganze Team an einem gemeinsamen Standort, dazu Gasdetektoren und Wetterstationen, Live-Wetter und -Verkehr, sensorgestützte Ausbreitung und Quellensuche, Geruchsbeschwerden, Live-Kamerabilder, eine Einsatztafel, die offline funktioniert, und der vollständige Verlauf. Optional: SCICHEM-Puff-Ausbreitung mit Winddrehung, Windstille, längeren Freisetzungen und komplexem Gelände.

Live Facility

Werke, Terminals, Industrieparks

Alles aus HAZMAT Team für Ihr Werk, mit SCICHEM-Puff-Ausbreitung inklusive: Winddrehung, Windstille, Berechnungen über bis zu acht Stunden, Partikel, Rußwolken und ihre Ablagerung sowie die kontinuierliche Überwachung Ihrer Detektoren und Wetterdaten. Option: SCICHEM für komplexes Gelände*.

* Hügel und Täler rund um das Werk, gegen Aufpreis.

An alle, die das Werk sicher halten

Der beste Tag in einem Werk ist der, von dem draußen niemand etwas erfährt. Dafür braucht es eine Leitwarte, die ihren Alarmen vertraut, eine Werkfeuerwehr, die jede Anlage kennt, und Nachbarn, die zuerst informiert werden. CERES Live Facility wird mit Werken entwickelt, die das gut machen, damit sie es weiter tun und zeigen können. Hervorragende Arbeit zu leisten und alle zu schützen ist Ihre Aufgabe. Sie sichtbar zu machen ist unsere.

Danke für die Tage, von denen niemand erfährt. Vlahi Systems
